¿Por qué las bases de molde y las piezas estándar determinan la vida útil del molde?

La vida útil de un molde a menudo se juzga por el material de la cavidad y la precisión del mecanizado. Pero lo que realmente determina si un molde puede alcanzar de manera confiable y predecible su vida útil es la parte a la que nadie presta atención: labase del molde y piezas estándar.

La base del molde es el esqueleto. Las piezas estándar son las juntas. Si el esqueleto está desalineado y las articulaciones están flojas, ni siquiera la mejor cavidad durará.

La base del molde: la base de todo

La base del molde es el soporte de todo el molde. Integra todos los componentes funcionales (cavidad, núcleo, sistema de expulsión, sistema de enfriamiento y sistema de compuerta) en un marco preciso, asegurando que regresen exactamente a la misma posición con cada ciclo de apertura y cierre.

Componentes principales de una base de molde estándar

Estas placas están apiladas, bloqueadas con tornillos y dependen de pasadores y casquillos guía para garantizar la repetibilidad de la posición en cada ciclo.

Los dos requisitos básicos de rendimiento para una base de molde

La rigidez es lo primero. La presión de inyección puede alcanzar cientos de kilogramos por centímetro cuadrado. Si la base del molde carece de rigidez, se deformará bajo alta presión: la línea de separación se abre, aparece una rebaba; el núcleo se desplaza, el espesor de la pared se vuelve desigual; Los pasadores eyectores se atascan y es necesario desmontar todo el molde.

La precisión es lo segundo. La holgura de ajuste entre los pasadores guía y los casquillos, así como la planitud y escuadra de cada placa, determinan directamente si el molde se abre y cierra suavemente y si las dimensiones del producto permanecen estables.

 Piezas estándar: los componentes más baratos que fallan con más frecuencia

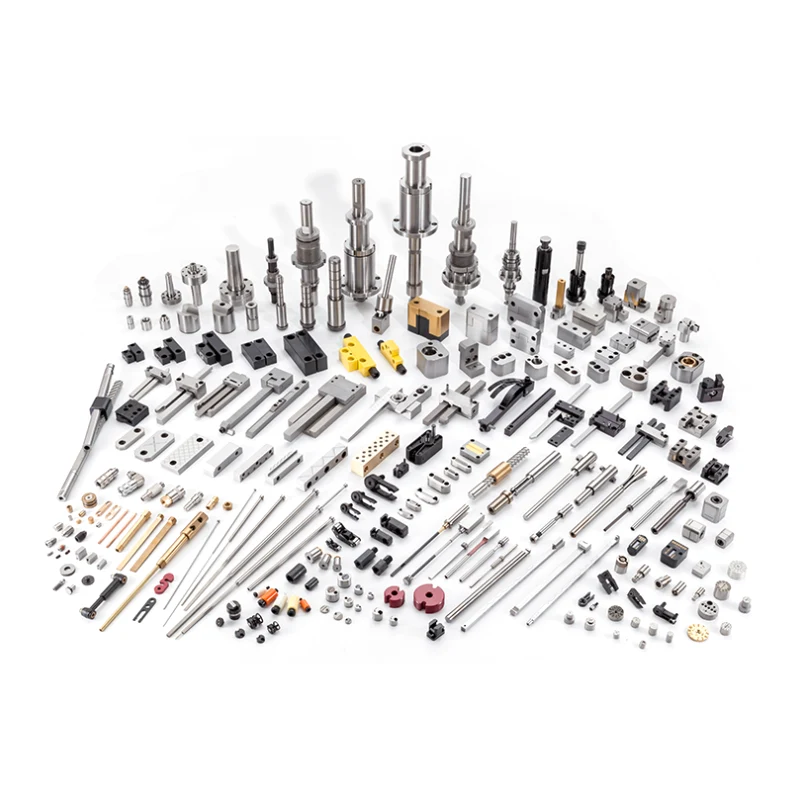

Las piezas estándar son todos los componentes intercambiables sin cavidades y sin núcleo de un molde. Pasadores guía, casquillos, pasadores expulsores, resortes, sellos, anillos posicionadores, bloques de bloqueo: todos cuentan.

Parecen normales y son baratos de comprar, pero más de la mitad de todos los fallos de los moldes se remontan a estos componentes.

1. Pasadores guía y bujes

El sistema de guía garantiza una alineación precisa de las mitades móvil y estacionaria en cada cierre. La mayoría de las fallas del molde comienzan con la pérdida de precisión de la guía.

Material: acero para rodamientos SUJ2 o acero para herramientas SKD11, con endurecimiento por inducción de alta frecuencia a HRC 58-62, seguido de rectificado de precisión hasta un acabado superficial Ra 0,2-0,4.

Espacio libre de ajuste: normalmente de 0,02 a 0,05 mm, según el tamaño del molde. Demasiado grande y el núcleo y la cavidad se desalinean. Demasiado pequeño, la resistencia de apertura y cierre aumenta, provocando irritación.

Modos de falla:

• Gripado en los pasadores → causado por una lubricación insuficiente o una carga desigual

• Bujes desgastados → fin de vida útil; reemplazarlos

• Pasadores doblados → causado por una expulsión desequilibrada o una fuerza de sujeción desalineada de la máquina de inyección

2. Pasadores eyectores, manguitos y varillas de empuje

El sistema de expulsión ve la frecuencia de ciclo más alta y la carga más compleja de cualquier parte del molde.

Pasadores eyectores: fabricados en acero de alta velocidad SKH51 o acero para herramientas de trabajo en caliente SKD61, con puntas endurecidas. La distancia de ajuste con el orificio guía debe ser de 0,015 a 0,025 mm. Demasiado apretado y el pasador se atasca. Demasiado suelto y aparece un destello en el punto de expulsión.

Dos causas principales de rotura del pasador expulsor: la fuerza de expulsión está descentrada del centro de resistencia de desmoldeo o el pasador recibe un impacto durante el retorno.

Resortes: Responsables de devolver la placa eyectora. El problema que más se pasa por alto es la fatiga primaveral. Después de decenas de miles de compresiones, la altura libre se acorta. La placa expulsora no regresa completamente y los pasadores expulsores golpean la mitad estacionaria durante el siguiente cierre.

Método de verificación: Inspeccione la altura libre del resorte cada 100.000 ciclos. Reemplácelo si ha caído por debajo del 90% de la altura original.

3. Sellos y deflectores

Las fugas de agua en el sistema de refrigeración son la falla repentina más común en el taller.

Sellos (O-rings): Fabricados en caucho de silicona de alta temperatura o caucho fluorado, con límites superiores de temperatura de 200°C y 260°C respectivamente. La falla es causada por envejecimiento a alta temperatura, endurecimiento o deformación por compresión. Reemplace cada 500.000 ciclos o anualmente, lo que ocurra primero.

Deflectores: Redirigen la dirección del flujo de agua para enfriamiento localizado. La falla más común es la obstrucción por incrustaciones, especialmente grave en áreas con agua dura. Utilice agua blanda o agregue aditivos anticorrosión y antical.

4. Anillos de localización y bloques de bloqueo

Anillos posicionadores: Montados en la placa de sujeción superior, centrados con la boquilla de la máquina de inyección. Una selección incorrecta provoca excentricidad entre la boquilla y el casquillo del bebedero; en el mejor de los casos, fugas de material; en el peor de los casos, se dañan tanto el casquillo del bebedero como la boquilla.

Bloques de bloqueo: Se utilizan para bloquear correderas (núcleo lateral). Cuando se desgasta, la fuerza de bloqueo es insuficiente y la corredera se desplaza hacia atrás bajo la presión de inyección, lo que provoca rebabas en el costado del producto. Inspeccione las superficies de bloqueo con regularidad para detectar hendiduras o desgaste. No espere a que aparezca el flash antes de solucionar el problema.

Por qué las piezas estándar fallan con mayor frecuencia

Las piezas estándar son los componentes más fáciles de estandarizar, más baratos y menos perceptibles en un molde.

Y precisamente porque son baratos y pasan desapercibidos, son los que con más frecuencia se descuidan:

• Los pasadores guía se secan: nadie los controla

• Los resortes se usan hasta que se rompen.

• Las juntas tóricas tienen fugas y alguien las envuelve con cinta adhesiva y sigue funcionando

• Los pasadores expulsores están ligeramente doblados, pero "todavía funcionan"

El resultado acumulativo de todas estas decisiones de "todavía funciona": un resorte que vale unos pocos dólares se rompe, la placa eyectora se atasca, se retira todo el molde de la máquina para repararlo, se pierden horas de capacidad de producción y se acumulan miles de dólares en costos de mantenimiento.

Principios de selección

Selección de base de molde

Selección de piezas estándar

Mantenimiento: sin complejidad técnica, solo disciplina de ejecución

El mantenimiento de la base del molde y de las piezas estándar no es complicado. Lo que requiere es frecuencia y disciplina.

Referencia rápida de diagnóstico de fallas

Elbase del molde y piezas estándarno determine qué tan hermoso se ve el producto; ese es el trabajo de la cavidad. Solo determinan una cosa: si el molde puede producir piezas de manera confiable y consistente durante su vida útil prevista.

Un esqueleto desalineado no puede transmitir potencia, por fuertes que sean los músculos. Una articulación rígida no puede moverse, por muy capaz que sea la extremidad.

Al seleccionar una base de molde, priorice la rigidez sobre la ligereza, la precisión sobre el precio. A la hora de adquirir piezas estándar, no es necesario que la marca sea la más cara, pero las especificaciones deben ser las correctas. En el mantenimiento diario, reemplace los resortes según lo programado, lubrique los pasadores guía con regularidad y cambie los sellos cuando lleguen al final de su vida útil. Estas tareas no requieren ninguna habilidad técnica, sólo una lista de verificación y la disciplina para seguirla.
